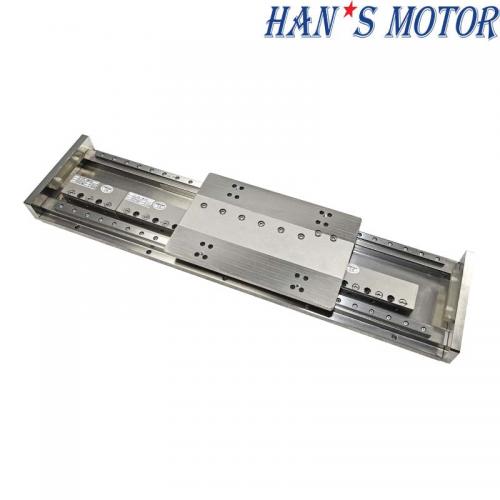

nol gaya cogging tahap motor linier tanpa besi untuk mesin presisi tinggi

fitur:

1. mengadopsi motor linier tanpa besi berkualitas tinggi dengan kekuatan puncak 1300-3500nm;

2. bahan marmer yang stabil;

3. mengadopsi driver ELMO dan pengontrol ACS yang diimpor;

4. manual produk gratis dan model 3D dan dapat disediakan;

  • merek:

    HAN'S MOTOR
  • pesanan (moq):

    1
  • stok barang:

    10000
rincian produk

nama produk: zero cogging force tahap motor linier ironless untuk mesin presisi tinggi (seri LMH400)


karakteristik:

• kebisingan rendah, dan isolasi suhu tinggi

• akurasi pengulangan yang tinggi ± 1μm

• arus kontinu 2.3lengan, arus puncak 13lengan

• mengadopsi sistem umpan balik absolut kisi RENNISHAW yang diimpor (0.5μm)

• kapasitas produksi han 5000-10000 lembar per bulan


Spesifikasi Produk

model/parameter motor


motor tanpa besi

parameter model motor

satuan

u62

u63

u64

u65

gaya kontinu (tmax)

N

221

331

442

552

kekuatan puncak

N

1326

1988

2649

3311

motor konstan

n//sqrtw

19

23.5

27.2

30.5

max. disipasi daya terus menerus

W

135.2

1999.5

263.8

328.1

arus kontinu (tmax)

lengan

2.5

2.5

2.5

2.5

arus puncak (1s)

lengan

15

15

15

15

gaya konstan (25℃,±5%)

n/lengan

88.4

132.5

176.6

220.7

kembali EMF konstan (25℃,±5%)

vrms/rad/s

29.5

44.2

58.9

73.6

hambatan listrik (25℃,±5%)p-p

Ω

10.3

15.2

20.1

25

induktansi (25℃,±20%)p-p

mH

19.0

28.5

38.0

47.5

suhu koil maks

120

120

120

120

jarak kutub (N-N) (siklus listrik 360℃)

mm

84

84

84

84

daya tarik magnet

KN

0

0

0

0

massa penggerak

Kg

1.9

2.7

3.6

4.5


pemilihan tahapan motor linier

LM h400-u62-xxx-xxx-a

parameter langkah (mm)

100

200

300

400

500

K

6

6

6

10

10

N

1

1

1

2

2

panjang total panggung (mm)

400

500

600

700

800

berat panggung (kg)

44.9

53.6

62.3

71.1

79.8

meja geser M (mm)

190

A

8

B

3

berat bagian gerak (kg)

11.6


lmh400-u6 3-xxx-xxx-a

parameter langkah (mm)

100

200

300

400

500

K

6

6

10

10

10

N

1

1

2

2

2

panjang total panggung (mm)

480

580

680

780

880

berat panggung (kg)

51.3

60.1

68.8

77.6

86.3

meja geser M (mm)

260

A

12

B

5

berat bagian gerak (kg)

15.4


lmh 400-u64-xxx-xxx-a

parameter langkah (mm)

100

200

300

400

500

K

6

10

10

10

14

N

1

2

2

2

3

panjang total panggung (mm)

570

670

770

870

970

berat panggung (kg)

58.6

67.4

76.1

84.9

93.6

meja geser M (mm)

350

A

16

B

7

berat bagian gerak (kg)

20.1


lmh40 0-u65-xxx-xxx-a

parameter langkah (mm)

100

200

300

400

500

K

6

10

10

10

14

N

1

2

2

2

3

panjang total panggung (mm)

650

750

850

950

1050

berat panggung (kg)

65.2

74

82.7

91.5

100.2

meja geser M (mm)

430

A

20

B

9

berat bagian gerak (kg)

24.4


modul beberapa jenis:

tahapan miniatur, tahapan sumbu tunggal, tahapan motor linier umum, tahapan multi-sumbu, tahapan gantry, tahapan marmer ekstra besar, tahapan motor servo.

 Ironless linear motor stages advantage


mohon instruksikan kami kebutuhan Anda , Anda dapat memberikan parameter di bawah ini kepada insinyur kami:

1. pukulan efektif

2. kecepatan maksimum

3. akselerasi maksimum

4. memuat

5. akurasi pengulangan


aplikasi industri:

tahap gerak multi-sumbu akurasi tinggi dapat diterapkan pada mesin laminating untuk industri energi baru

Laminating machine for new energy industry

komentar:

detail kemasan .: kemasan kayu lapis atau wadah 20GP

port.: shenzhen ( OLEH SEA, AIR, TNT, UPS, fedex, dhland lainnya.)

waktu terkemuka: sesuai dengan jumlah pesanan , 10-15 hari untuk pesanan kecil dan 25-40 hari untuk pesanan massal

garansi: 12 bulan

syarat pembayaran: T/T di muka
