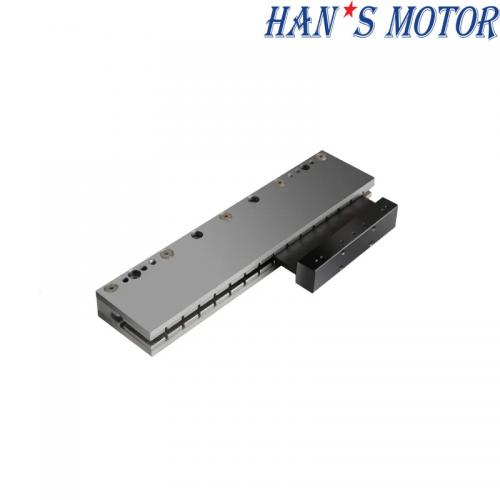

iron core bilateral forcer linear motor

motor linier inti besi force bilateral untuk mesin SMT kecepatan tinggi

fitur:

1. dorongan besar

2. kinerja akselerasi yang sangat baik

3. teknologi penekanan gaya alveolar

4. built-in perlindungan terlalu panas

5. hisap elektromagnetik membatalkan satu sama lain

  • merek:

    HAN'S MOTOR
  • pesanan (moq):

    1
rincian produk

nama Produk: motor linier inti besi paksa bilateral untuk mesin SMT kecepatan tinggi


spesifikasi

spesifikasi penggerak.:lsmd110xxxxx-x-h-nc-n-c0.05
201a-p 301a-p 301b-p
parameter kinerja
simbol
unit
P2P1P3
gaya kontinu (tmax)
FcN 590 880 880
kekuatan puncak
FpN 1545 2600 2318
konstanta motor (25℃)
km25
n/sqrt(w)
52.8 64.4 65.3
max. disipasi daya terus menerus
PcW 171 256 249
arus kontinu (tmax)
Ic lengan
8.0 7.7 12.0
arus puncak (1s)
Ip lengan
24.0 23.0 36.0
gaya konstan (25℃,±5%)
Kf n/lengan
73.6 114.6 73.6
kembali EMF konstan (25℃,±5%)
Ke vrms/m/s
24.5 38.2 24.5
hambatan listrik (25℃,±5%)p-p
R
1.3 2.1 0.8
induktansi (25℃,±20%)p-p
LmH 12.9 21.0 8.6
suhu koil maks
tmax
120 120 120
jarak kutub (N-N) (siklus listrik 360℃)

mm 32.0 32.0 32.0
daya tarik magnet
Fa
kN 0.0 0.0 0.0
max. tegangan bus dc
ubus
V 600 600 600
vmax,fc@vbusu003d310vdc

MS
4.4 2.7 4.4
vmax,fp@vbusu003d310vdc

MS
2.8 1.6 2.8
vmax,0@vbusu003d310vdc

MS
5.1 3.2 5.1
vmax,fc@vbusu003d537vdc

MS
7.2 4.5 7.1
vmax,fp@vbusu003d537vdc

MS
4.6 2.8 4.7
vmax,0@vbusu003d537vdc

MS
8.0 5.1 8.0
massa penggerak
MpKg 6.1 8.8 8.8
massa stator dalam satuan panjang
Ms kg/m 10.1 10.1 10.1


dimensi

iron core bilateral forcer linear motor

panjang penggerak
model penggerak
panjang penggerak l
lubang pemasangan penggerak a
lsmd110201a-p-h-nc-n-c00.5
253
14
lsmd110301a-p-h-nc-n-c00.5
36514
lsmd110301b-p-h-nc-n-c00.5
36514

Catatan: 1. panjang kabel standar adalah 0.5m (dengan steker penerbangan tipe-c), arus kontinu ic≤10a/ 10<ic≤12a /12<ic≤16a diameter luar maksimum (d) kabel motor adalah 7.5mm/ 8.0mm/9.0mm, radius tekuk minimum tetap adalah 3*d, radius tekuk minimum bergerak dalam rantai adalah 5*d; panjang kabel dan terminal dapat disesuaikan jika ada persyaratan khusus.
2. sensor suhu opsional.


panjang stator
model stator
panjang stator tl
N lubang pemasangan stator b
lsmd1201a
6412
lsmd1202a
12834
lsmd1203a
25678
lsmd1204a
5121516

cocok untuk penggerak seri ini .


aplikasi industri:


kasus aplikasi

persyaratan : kecepatan tinggi (3.5m/s), akselerasi tinggi (4.7g)

keuntungan : mengadopsi magnet bilateral inti besi motor linier falt , dorong besar , kinerja akselerasi , mengadopsi teknologi penekanan gaya cogging , bulit-in perlindungan terlalu panas , gaya tarik elektromagnetik mengimbangi satu sama lain , mengurangi pemakaian rel pemandu.

iron core bilateral forcer linear motor

kemasan & pengiriman:

detail kemasan .: pengepakan kayu lapis

port.: shenzhen (pengiriman laut / udara, TNT, UPS, fedex dan DHL dll.)

waktu terkemuka: sesuai dengan jumlah pesanan , 10 hari untuk pesanan kecil dan 20 hari untuk pesanan massal
